Project | 실시간 배달 주문 데이터 처리 - Flink Job을 사용한 Kafka 스트리밍

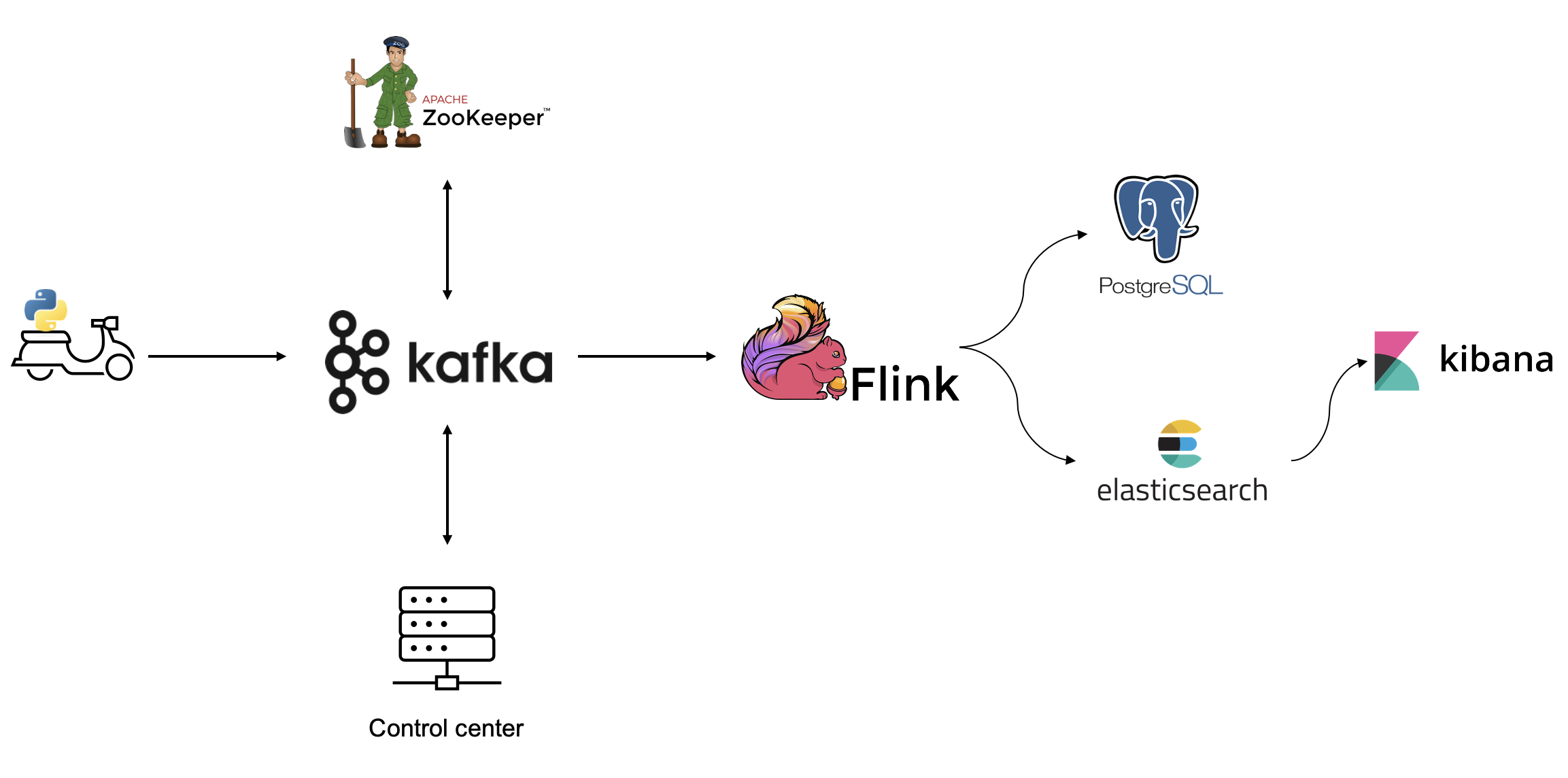

시스템 구조

Flink Job을 사용한 Kafka 메시지 스트리밍

데이터 수집에서 파이썬으로 데이터를 생성하고 kafka에 메시지를 publish 했다. 이제 flink로 kafka에서 메시지를 소비하고 변환 및 집계 연산을 수행해야 한다.

일단 kafka에서 파이썬으로 생성한 데이터를 그대로 잘 가져오는지 확인해본다.

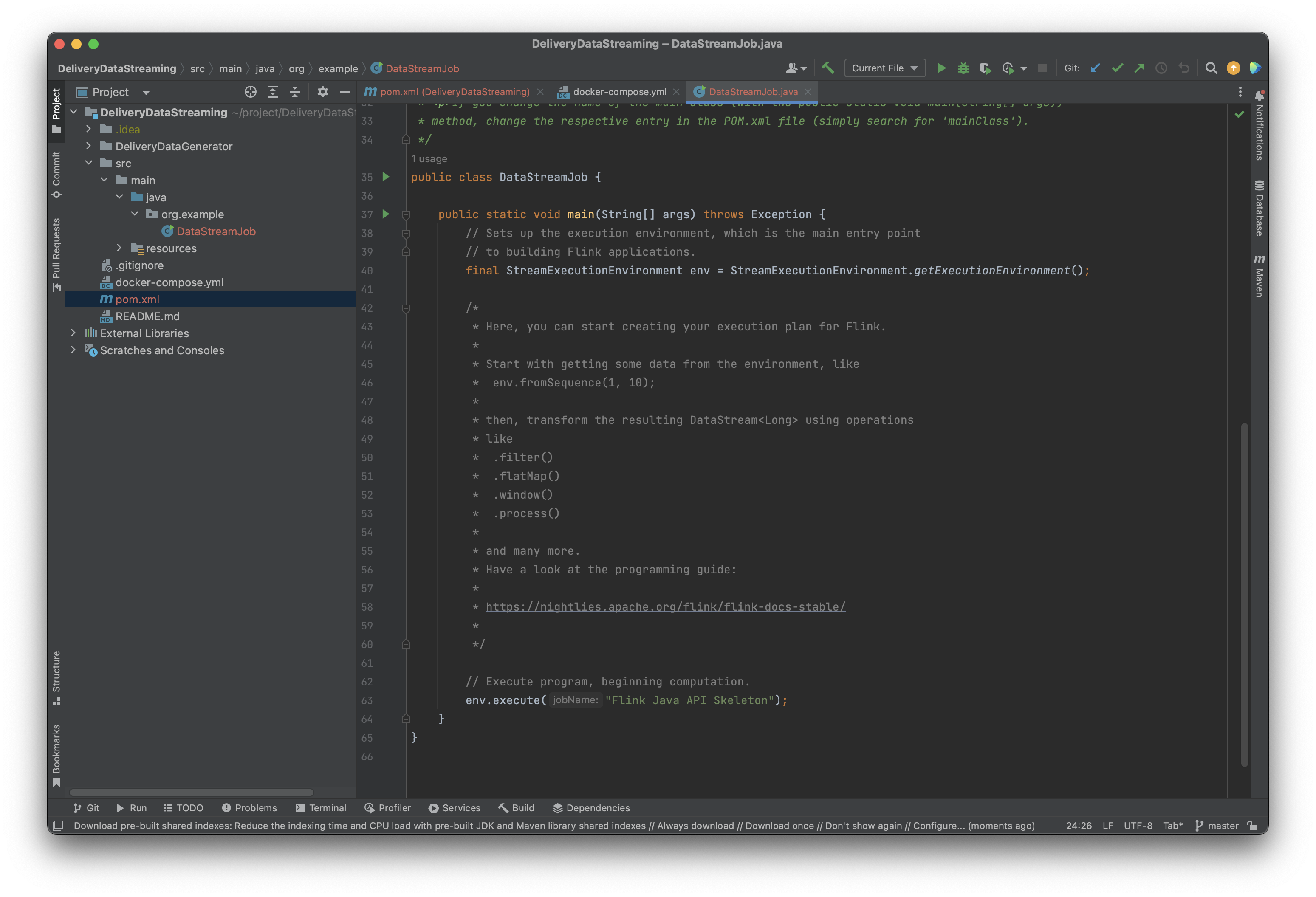

환경 구축에서 archetype을 flink-quickstart-java로 지정했다면 프로젝트 파일에 아래처럼 스켈레톤 코드가 작성되어 있다.

Flink 공식 문서에 kafka connector를 사용해 데이터를 읽는 방법이 자세하게 쓰여있다.



At-least-once, At-most-once, Exactly-once 3가지의 이벤트 처리 보장 중 가장 신뢰할 수 있는 exactly-once 방법으로 kafka topic으로부터 데이터를 읽을 수 있다고 설명되어 있다.



공식 문서에 쓰여있는 대로 버전을 맞추어 dependency를 추가한다.

<dependency>
    <groupId>org.apache.flink</groupId>
    <artifactId>flink-connector-kafka</artifactId>
    <version>3.1.0-1.18</version>
</dependency>

예시를 보면 어떻게 kafka로부터 데이터를 읽는지 바로 알 수 있다. 예시는 String 타입으로 역직렬화한다. 따라서 직접 Delivery 객체를 정의하고 kafka에서 읽어온 데이터를 해당 객체로 역직렬화 하도록 수정해야 한다.

// 공식 문서 예시
KafkaSource<String> source = KafkaSource.<String>builder()
    .setBootstrapServers(brokers)
    .setTopics("input-topic")
    .setGroupId("my-group")
    .setStartingOffsets(OffsetsInitializer.earliest())
    .setValueOnlyDeserializer(new SimpleStringSchema())
    .build();

env.fromSource(source, WatermarkStrategy.noWatermarks(), "Kafka Source");

Delivery Class 정의

파이썬에서 json 형식으로 kafka에 메시지를 publish 했으므로 key가 그대로 클래스 멤버 변수가 된다.

package dto;

import lombok.Getter;

import java.sql.Timestamp;

@Getter
public class Delivery {
    private String deliveryId;
    private Timestamp deliveryDate;
    private String userId;
    private String foodCategory;
    private double foodPrice;
    private String paymentMethod;
    private double deliveryDistance;
    private String deliveryDestination;
    private double destinationLat;
    private double destinationLon;
    private int deliveryCharge;
}

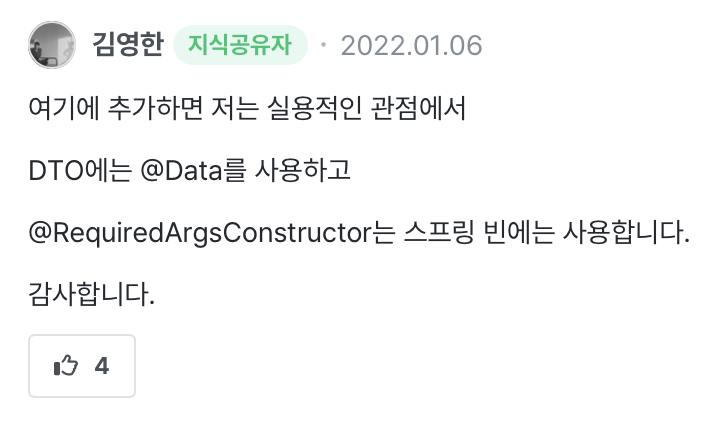

평소처럼 lombok의 @Data 어노테이션을 사용할까 했다. 그런데 많은 사람들이 무분별한 setter 사용 등의 이유로 @Data를 지양해야 한다고 말한다. 역시 편하다고 다 좋은게 아니다.... 검색을 많이 해봤는데 김영한님은 이렇게 답변하셨다. 좋은 방법은 무엇인지 더 공부하고 찾아봐야 할 것 같다.

출처: https://www.inflearn.com/questions/387088/lombok-data-사용-관련

역직렬화

공식 문서 예시와는 다르게 kafka로부터 데이터를 읽고 Delivery 객체로 역직렬화를 수행해야 한다.

.setValueOnlyDeserializer(new SimpleStringSchema())

이 부분이다. 수정을 위해 setValueOnlyDeserializer, SimpleStringSchema가 무엇을 하는지 알아야 한다.

KafkaSource를 위해 KafkaSourceBuilder를 사용하라고 한다. 그럼 KafkaSourceBuilder에 setValueOnlyDeserializer 함수 설명이 있을 것이다.

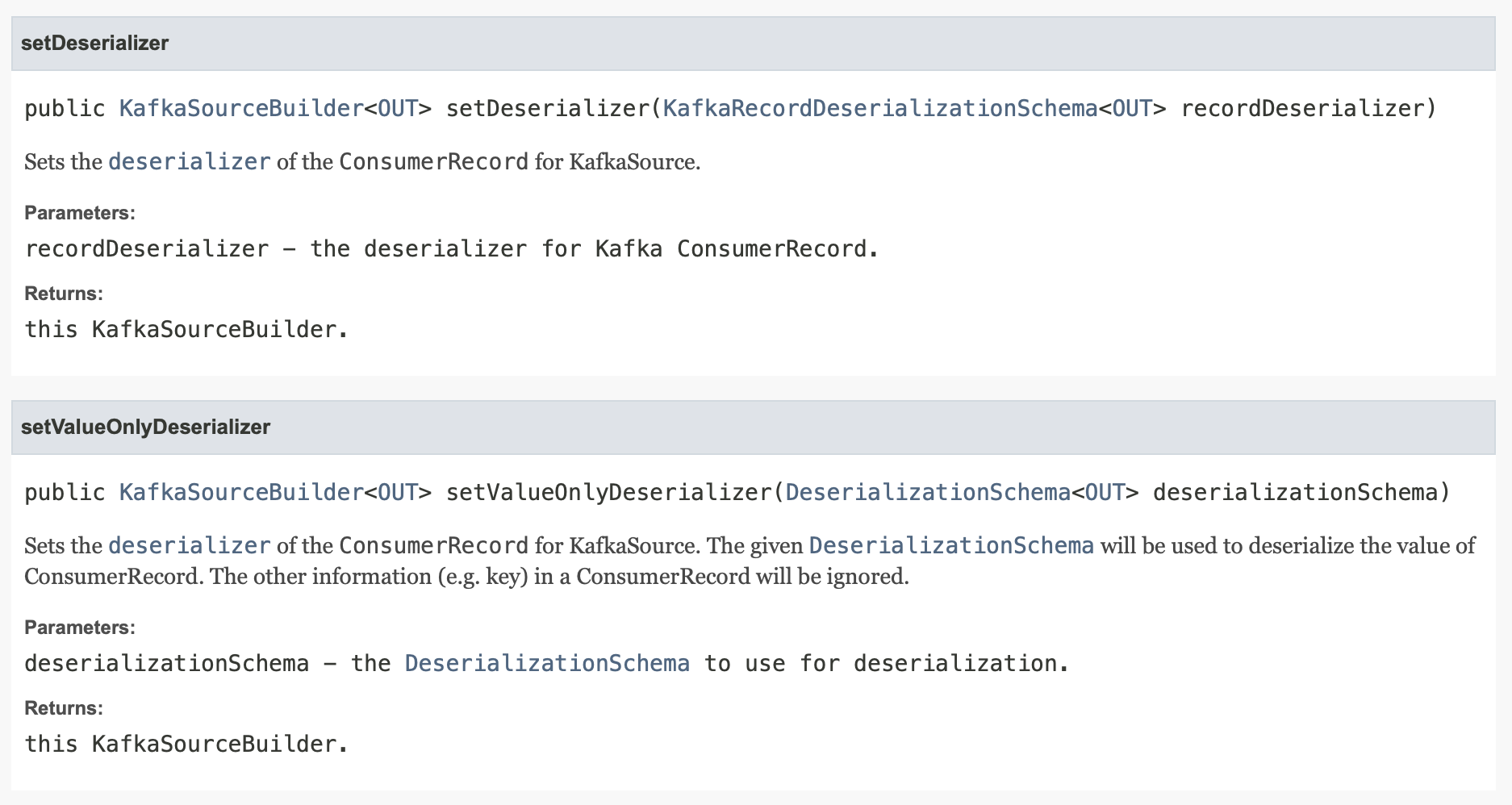

KafkaSourceBuilder 설명에 역직렬화를 위한 함수가 2개가 있다.

두 함수 모두 사용할 수 있지만 setDeserializer의 경우 kafka 메시지의 key와 값에 대해 별도의 deserializer 설정, setValueOnlyDeserializer의 경우 메시지의 값에 대한 deserializer만을 설정할 때 쓰인다. 키를 사용하지 않기 때문에 setValueOnlyDeserializer를 사용하면 될 것 같다.

그럼 이제 DeserializationSchema가 무엇인지 봐야한다... 처음 사용해보는 거라 시간이 오래 걸린다.

아까 봤던 SimpleStringSchema도 나와있다. DeserializationSchema 인터페이스를 구현하면 될 것 같다.

그럼 이제 json을 java object로 변환하는 방법을 알아야 한다.

// 출처: https://ioflood.com/blog/json-to-java-object/
ObjectMapper objectMapper = new ObjectMapper();
String jsonString = "{"name": "John Doe", "email": "john.doe@example.com"}";
User user = objectMapper.readValue(jsonString, User.class);

Jackson의 objectMapper를 사용하면 쉽게 변환할 수 있다.

private final ObjectMapper objectMapper = new ObjectMapper();

@Override
public Delivery deserialize(byte[] bytes) throws IOException {
    return objectMapper.readValue(bytes, Delivery.class);
}

@Override
public TypeInformation<Delivery> getProducedType() {
    return TypeInformation.of(Delivery.class);
}

주요 메서드만 가져왔다. deserialize 메서드에서 objectMapper.readValue로 bytes를 입력하고 Delivery 객체를 반환하도록 한다.

Flink Job 실행 및 데이터  확인

final StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
env.enableCheckpointing(30000);

String topic = "delivery_information";

KafkaSource<Delivery> source = KafkaSource
        .<Delivery>builder()
        .setBootstrapServers("localhost:9092")
        .setTopics(topic)
        .setGroupId("flink-group")
        .setStartingOffsets(OffsetsInitializer.earliest())
        .setValueOnlyDeserializer(new JsonValueDeserializationSchema())
        .build();

DataStream<Delivery> deliveryStream = env.fromSource(source, WatermarkStrategy.noWatermarks(), "Kafka source");
deliveryStream.print();

Watermark는 이벤트 시간이 얼마나 진행되었는지를 나타내는 시간 기반의 타임스탬프이고 이벤트 시간에 기반한 데이터 스트림 처리에서 지연을 관리할 때 사용되는 개념이다.지금은 필요하지 않으므로 watermark를 생성하지 않는 방법을 택했다.



이제 flink job을 실행시켜본다.

cluster 시작

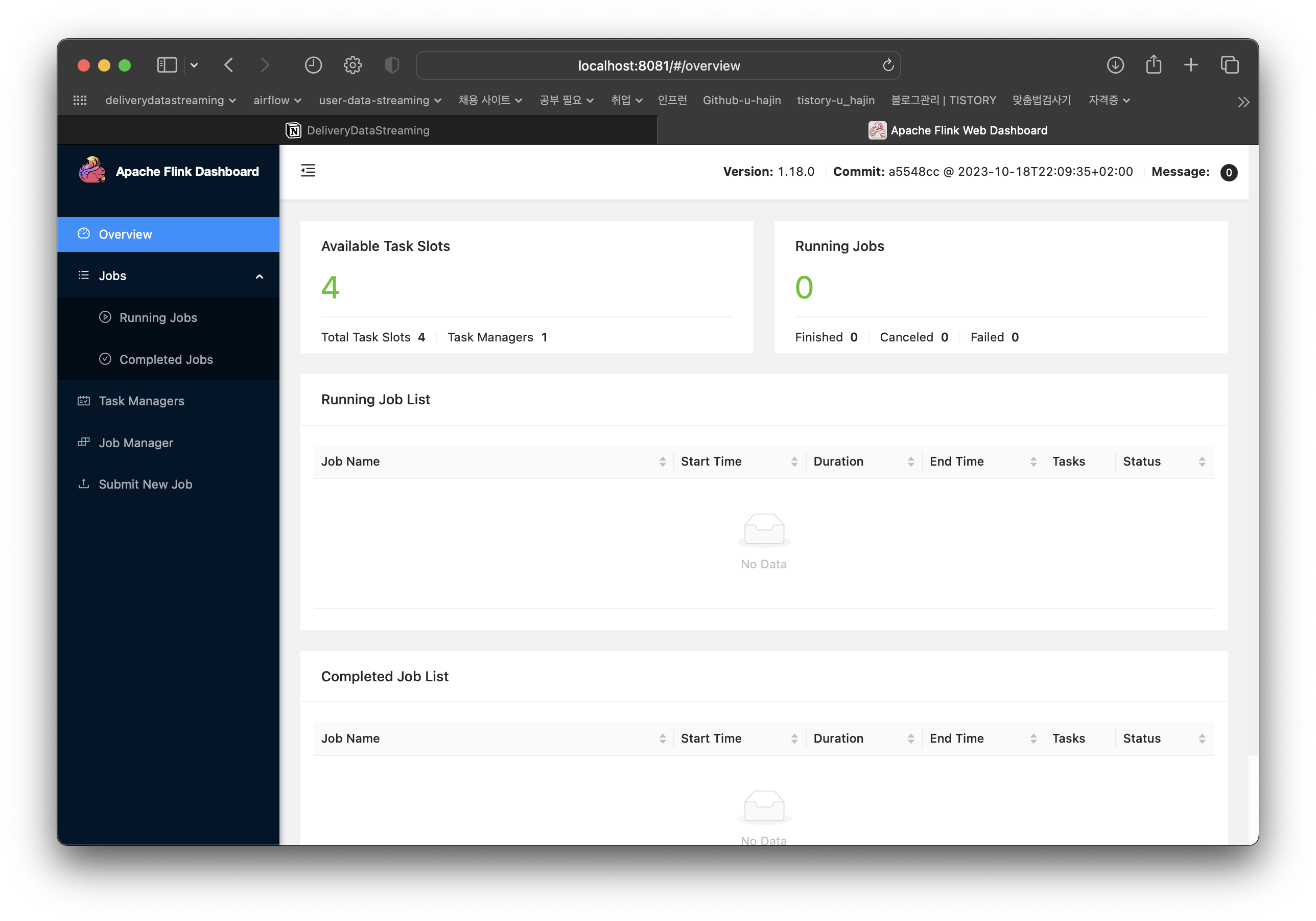

Flink UI

Flink Job 실행

Job has been submitted with JobID~ 가 출력되면 아래처럼 UI에서 확인할 수 있다.

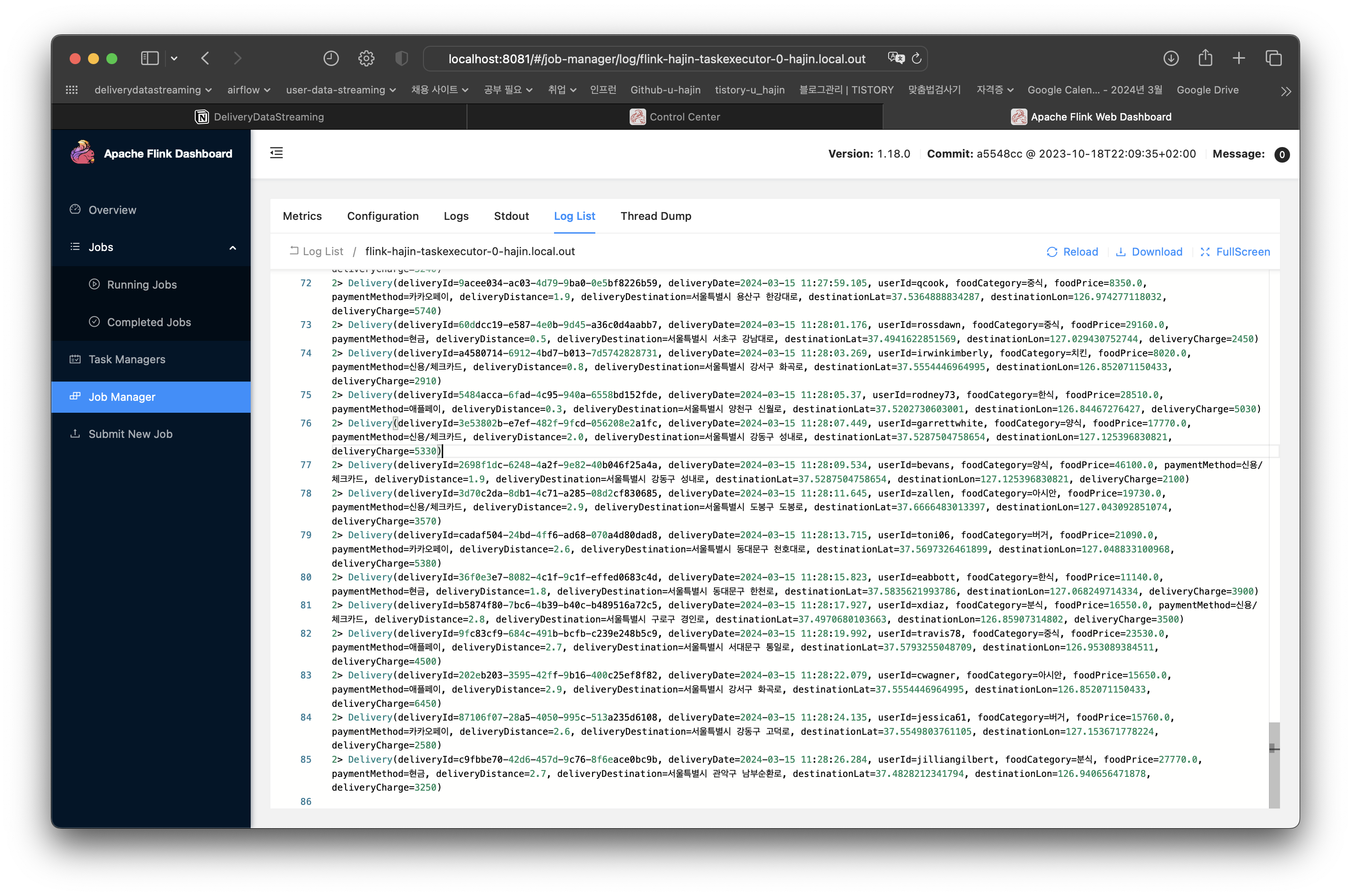

DataStream이 출력되도록 했으니 로그를 확인하면 데이터를 잘 읽어왔는지 확인할 수 있다.

파이썬에서 생성한 데이터 그대로 잘 읽어온 것을 확인할 수 있다.

Github

GitHub - u-hajin/delivery-data-streaming: 실시간 배달 주문 데이터 처리
